1. Amplificador&de material brut; Producte final:
Amplificador&de matèria primera; Formulació | Pel·lícula PE post-consum |
Amplificador&del producte final; Capacitat de sortida | 400 kg / h |
Descripció del producte final | 1. Humitat: màxim 8% 2. Grànuls de film PE |
2. Condició de treball:
Magatzem / Taller | Dimensió (M * M * M): 15 (L) × 5 (W) × 3 (H); Si el taller és petit, gireu la màquina. |
Alimentació&lificador; Potència d’instal·lació | Trifàsic, 380 V, 50 Hz; (feu la sol·licitud del client&# 39) |
Cable / cables (proporcionats pel client) | Filferros / cables des de la font d'alimentació fins a l'armari de control d'aquesta línia de producció; tots els cables elèctrics des de l’armari de control fins a cada màquina. |
Mànega / canonada de subministrament d'aigua (subministrada pel client) | Subministrament d’aigua a màquines i piscines |
3. Consum d'energia:
Potència d’instal·lació | 285 kW (consum real de 200 kW) |
Subministrament d'aigua | Consum: ~ 3 tones per hora reciclant aigua. Pressió: 0,6 MPa |
Mà d'obra | 2 persones |
Transportador de cinturons
Alimentació de pel·lícula triturada
1. Mètode de transport ： Per corretja
2. Potència del motor ： 2.2kw
3. Longitud de treball ： 4000 mm
4. Amplada de la corretja ： 600 mm
5. Velocitat de transport: 1-10 m / min
6. Pes ： 250 kg
7. Dimensió ： 3000 x 500x1500mm
8. Material cru steel Acer al carboni
Compactor
Compactador de la pel·lícula
1. Potència del motor: AC 75Kw
2. Potència del motor de refrigeració per aire: 1,5 kW
3. Ganivet giratori: 9 unitats.
4. Ganivet fix: 6 unitats.
5. Material cru: acer inoxidable
Extrusora de cargol simple SJ120 / 33
Extrusora d'un sol cargol
1. Diàmetre del cargol: 120 mm
2. Cargol L / D: 33: 1
3. Material del cargol: 38CrMoA1A
4. Velocitat de rotació: 10-150 rpm
5. Potència del motor: AC 110Kw
6. Potència de calefacció: 47 kW
7. Ventilador de refrigeració: 0,25 kW * 5
8. Dimensió: 5200 * 1400 * 2500mm
Intercanvi de pantalla hidralic
Intercanviador de pantalla hidràulic
1. Potència del motor: 2.2kw
2. Estació hidràulica de 10 litres
Extrusora de cargol simple SJ120 / 10
Extrusora d'un sol cargol
1. Diàmetre del cargol: 120 mm
2. Cargol L / D: 10: 1
3. Material del cargol: 38CrMoA1A
4. Velocitat de rotació: 10-150 rpm
5. Potència del motor: CA 37Kw
6. Potència de calefacció: 20 kW
Sistema de tall per anells d’aigua
Grànuls de pel·lícula
1. Potència del motor: 1,5 kW
2. Fulla de pellet: SKD-II
3. Potència de la bomba: 4Kw
Màquina de desguàs centrífuga
Deshidratació
1. Potència del motor: 3Kw
2. Velocitat rotativa: 1500 rpm
3. Dimensió: 1350 * 1000 * 2150 mm
4. Material: acer inoxidable
Pantalla de vibracions
Pantalla de vibracions
1. Material: xarxa d'acer inoxidable de dues capes
2. Potència del motor: 0,22 kW * 2
Transportador d’aire
Pellets transportadors
1. Potència del motor: 4Kw
2. Material: acer inoxidable
Armari d’instruments
Descripció:
1. Adoptar" Omron" instrument de control de temperatura importat, el control de temperatura de funcionament de cada secció del cilindre amfitrió és de control PID de doble canal
2. El motor principal adopta" Shanghai Ruijian" el convertidor de freqüència i el motor d’alimentació i el motor de granulació adopten" Shanghai Ruijian" convertidor de freqüència per controlar la velocitat.
3. Visualització i protecció de la pressió del cap
4. Contactor francès Schneider, sensor de pressió, etc.
5. Les funcions de bloqueig i alarma de control automàtic inclouen: alarma quan el motor principal està sobrecorrent i sobrecarregat i el capçal de la màquina té una pressió excessiva i es protegeix tot el procés per aturar-se; pressió d’oli, funció de bloqueig de temperatura del material i dispositiu de protecció contra apagat automàtic
6. No hi ha connexió entre el gabinet d’instruments i l’amfitrió
Les principals màquines de la línia de grànuls:
| Article No. | Nom de l'ítem | Quantitat | Potència |
| 1 | Cinta transportadora | 1set | 2,2 kW |
| 2 | Extrusora de cargol Φ100 / 28 | 1set | 132 kW |
| 3 | Compactorr | 1 joc | 90 kW |
| 4 | Sistema de canvi de pantalla hidràulic | 1 joc | 2,2 kW |
| 5 | Extrusora de cargol simple /100 / 10 | 1 joc | 55 kW |
| 6 | Sistema de canvi de pantalla hidràulic | 1 joc | 2,2 kW |
| 7 | Sistema de tall de cares amb anell d’aigua | 1 joc | 2,2 kW |
| 8 | ranura d’aigua | 1 joc | --- |
| 9 | Assecador centrífug | 1set | 7,5 kW |
| 10 | Vibració | 1set | 2 * 0,22 kW |
| 11 | Sistema de transmissió eòlica | 1 joc | 4 kW |
| 12 | StorageSilo | 1 joc | --- |
| 13 | Quadre de control elèctric | 1 joc | --- |

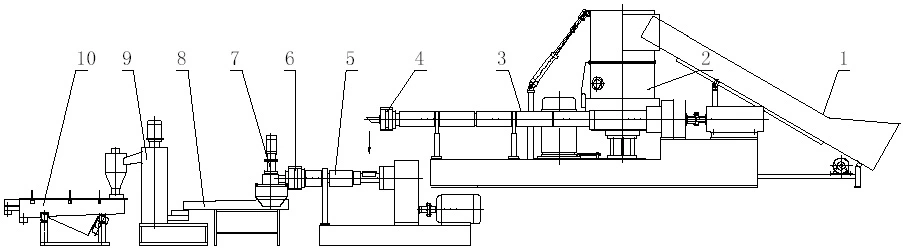

El disseny de la màquina:
1.Cinta transportadora
2. Compactor
3. Màquina extrusora de cargol simple
4. Canviador de pantalla hidràulic
5. Màquina extrusora de cargol simple
6. Canviador de pantalla hidràulic
7. Anell d'aigua verticalsistema de tall de cara
8.Ranura d’aigua
9.Assecador centrífug
10.Vibració
Full de dades dels paràmetres principals:
Model | Diàmetre del cargol (mm) | L/D | Capacitat (kg / h) | Potència del motor principal (kw) | potència compactadora (kw) | Longitud de la línia (m) |
PP / PE-85 | 85 | 25-33 | 200-250 | 75 | 55 | 10 |
PP / PE-100 | 100 | 25-33 | 250-300 | 90 | 55 | 12 |
PP / PE-120 | 120 | 25-33 | 350-400 | 110 | 90 | 15 |
PP / PE-130 | 140 | 25-33 | 400-500 | 132 | 110 | 18 |
PP / PE-160 | 160 | 25-33 | 600-800 | 160 | 110 | 20 |
PP / PE-180 | 180 | 25-33 | 600-800 | 250 | 132 | 26 |
